Modúl Briste Ciorcaid Trí Chéim SanGao - Gnéithe, Modhanna Rialaithe, agus Léargais Feidhmchláir
Teibí
Is comhpháirteanna ríthábhachtacha iad scoradáin chiorcaid trí phas i mbonneagar dáileadh cumhachta nua-aimseartha, go háirithe i dtimpeallachtaí tráchtála agus tionsclaíocha. Murab ionann agus scoradáin aon phas a úsáidtear i suíomhanna cónaithe, déantar na gléasanna seo a innealtóireacht chun voltais níos airde agus ualaí leictreacha níos mó a láimhseáil. Tugann modúl scoradáin chiorcaid trí phas SanGao rialú solúbtha trí chomharthaí seachtracha nó amadóirí inmheánacha, ag soláthar aonrú iontaofa, cosaint ró-ualaithe, agus cumais aistrithe láimhe. Tugann an t-alt seo forbhreathnú teicniúil cuimsitheach ar ghnéithe an mhodúil, ar mhodhanna oibriúcháin, ar phríomh-shonraíochtaí, ar chásanna feidhmithe, agus ar mheicníochtaí sábháilteachta, ag cuidiú le hinnealtóirí agus le comhtháthaitheoirí córais cinntí eolasacha a dhéanamh maidir le dearadh córas leictreach láidir.
Clár na nÁbhar
Le fás tapa uathoibriú tionsclaíoch agus dáileadh cumhachta tráchtála, tá scoradáin chiorcaid trí phas tagtha chun cinn ó fheistí cosanta simplí go haonaid chliste a chomhcheanglaíonn rialú, cosaint agus leithlisiú. Soláthraíonn modúl briste trí phas SanGao, atá comhoiriúnach le timpeallachtaí insamhalta Simulink, dhá mhodh rialaithe solúbtha: rialú comhartha seachtrach (0 V le haghaidh voltas oscailte, dearfach le haghaidh gar) agus rialú inmheánach bunaithe ar an lasc ama (amanna lasctha réamhshocraithe). Déanann an solúbthacht seo comhtháthú agus tástáil an chórais a shimpliú go mór. San Airteagal seo, scrúdaímid sonraí teicniúla an mhodúil seo agus cuirimid treoir phraiticiúil ar fáil maidir le roghnú agus feidhmiú.
✦ ✦ ✦

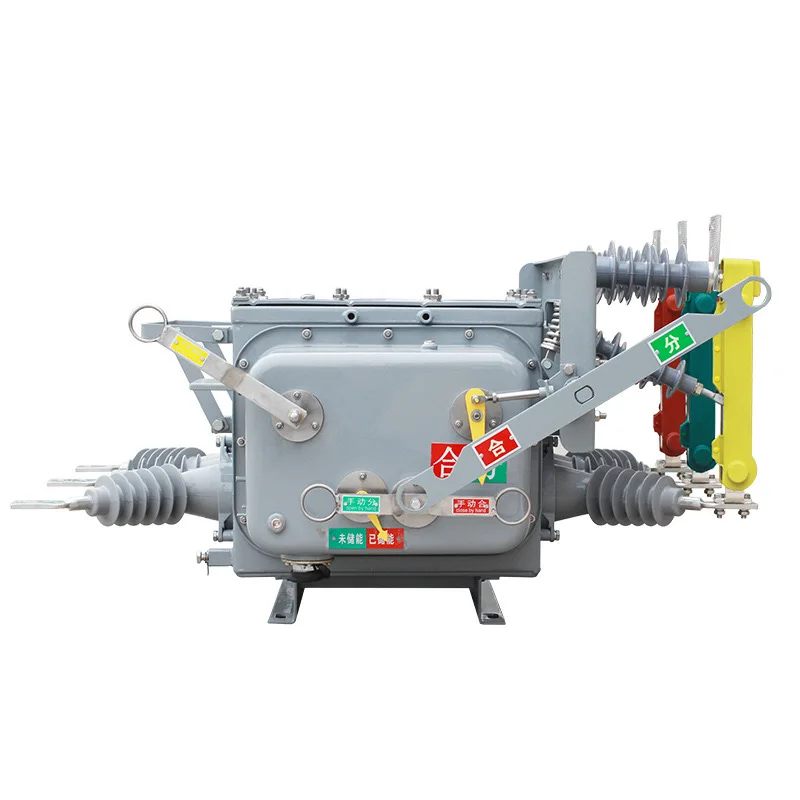

1. Forbhreathnú ar Mhodúl Scortha Ciorcaid Trí Chéim
Is éard atá i modúl scoradáin chiorcaid trí phas SanGao ná trí scoradán aon-cuaille neamhspleácha atá fite fuaite go meicniúil chun oibriú go comhuaineach trí láimhseáil scorán amháin. Is féidir é a nascadh i sraith le hualaí trí phas chun gach céim a rialú ag an am céanna. Tá an mheicníocht múchta stua comhionann le meicníocht scoradáin chiorcaid chaighdeánacha, agus áirítear sa mhodúl ciorcaid snubber Rs-Cs ionsuite chun róvoltais lasctha a chosc - rud atá riachtanach nuair a bhíonn sé ceangailte le hualaí ionduchtach nó foinsí srutha.
Lasc Leithlisiú
Soláthraíonn sé dícheangal sofheicthe ón soláthar cumhachta le hanla amháin a fheidhmíonn na trí chuaille ag an am céanna - feidhmíonn sé freisin mar lasc sábháilteachta.
Cosantóir Chuarda
Tá sruth rátáilte ag gach cuaille (m.sh., 5A) le tuisle ró-ualaithe. Nuair a dhéantar ró-ualú, bogtar an hanla go dtí an suíomh “as” agus ní féidir é a dhúnadh go héigeantach go dtí go nglantar an locht – ar a dtugtar oibríocht “saor ó thurais”.
Lasc Rialú Láimhe
Agus a shaintréith tuislithe sraith-mhoill speisialta agus cumas ard gearrchiorcaid briste aige, is féidir é a úsáid mar lasc rialaithe mótair díreach isteach/as laistigh dá rátáil – ar a dtugtar lasc ciorcaid mhótair freisin.
Insamhladh & Rialú
Tacaíonn sé le modh rialaithe seachtrach (trí ionchur Simulink, 0 = oscailte, dearfach = gar) agus modh rialaithe inmheánaigh (socraigh amanna aistrithe sa bhosca dialóige). Freagraíonn na trí chuaille go léir don chomhartha rialaithe céanna.
✦ ✦ ✦
2. Príomhfheidhmeanna agus Modhanna Oibriúcháin
Tairgeann an scoradán trí phas SanGao dhá mhodh rialaithe chun freastal ar riachtanais iarratais éagsúla. Imodh rialaithe seachtrach, taispeánann deilbhín an mhodúil port ionchuir rialaithe, a cheadaíonn aistriú fíor-ama trí chomharthaí Simulink. IModh rialaithe inmheánaigh, réamhsoctar amanna aistrithe sa bhosca dialóige le haghaidh seichimh uathoibríocha ama. Sa dá mhodh, thiomáineann an comhartha rialaithe céanna na trí scoradáin, ag cinntiú oibriú sioncrónach.
2.1 Ról an Chuaird Snubber
Nuair a bhíonn an breaker ceangailte le hualaí ionduchtach (m.sh., mótair, claochladáin) nó foinsí reatha, is féidir le hoscailt an chiorcaid róvoltais ard ionduchtaithe a ghiniúint a d'fhéadfadh damáiste a dhéanamh don insliú nó don bhriseadh féin. Déanann an ciorcad snubber Rs-Cs ionsuite an fuinneamh seo a ionsú go héifeachtach, ag teorannú buaiceanna róvoltais agus ag cosaint an bhriseadh agus an trealamh le sruth araon. Is féidir le húsáideoirí an ciorcad seo a chumasú nó a dhíchumasú ag brath ar an gcineál ualaigh.
2.2 Tréithe Turais agus Meicníocht “Saor ó Thurais”.
Cinntíonn an ghné "saor ó thurais" nuair a tharlaíonn ró-ualach nó ciorcad gearr, go gcuireann an mheicníocht inmheánach na teagmhálaithe ar oscailt agus go mbogann an hanla go dtí an suíomh tuislithe. Má dhéantar iarracht an hanla dúnta a bhrú, ní dhúnfar na teagmhálaithe arís go dtí go mbeidh an locht glanta agus go ndéanfar an hanla a athshocrú. Cuireann sé seo bacainn sábháilteachta intreach ar fáil, rud a chuireann cosc ar athfhuinnimh fad is a mhaireann an locht.
- Rialú comhartha seachtrach (0 V / voltas dearfach)
- Rialú lasc ama inmheánach
- Ciorcad snubber Rs-Cs (roghnach)
- Meicníocht saor ó thurais
- Tréith thurais sraithe moille ama
- Cumas ard briseadh ciorcaid
✦ ✦ ✦
3. Príomh-Sonraíochtaí Teicniúla arna Míniú
Teastaíonn tuiscint chríochnúil ar a pharaiméadair theicniúla chun an scoradán ceart trí phas a roghnú. Tugann an tábla thíos achoimre ar phríomh-shonraíochtaí an mhodúil SanGao agus a n-impleachtaí praiticiúla maidir le roghnú.
| Sonraíocht | Luach Tipiciúil / Cur síos | Tionchar ar Roghnú |
|---|---|---|
| Reatha Rátáilte (in aghaidh an cuaille) | 5A (saincheaptha) | Cinneann sé an t-uassruth leanúnach oibriúcháin; caithfidh sé dul thar uasstaid seasta an ualaigh. |
| Líon Polannaigh | 3 cuaille (oibríocht chomhuaineach) | Oiriúnach do chórais trí phas trí shreang nó ceithre shreang; cinntíonn sé go n-aistrítear gach céim le chéile. |
| Mód Rialaithe | Comhartha seachtrach / uaineadóir inmheánach | oireann mód seachtrach uathoibriú iargúlta; oireann mód inmheánach feidhmchláir uainiúcháin sheasta. |
| Tréith Turais | Sraith moille ag tuscadh | Ligeann sé ró-ualaí gearrthéarmacha (m.sh. tosú mótair) gan tuisliú núis. |
| Cumas Briseadh Gearrchiorcaid | Ard (seiceáil sonraí múnla ar leith) | Ní mór dó dul thar an sruth gearrchiorcaid ionchasach ag an bpointe suiteála chun lochtanna a ghlanadh go sábháilte. |
| Ciorcad Snubber | Insuite i Rs-Cs, roghnach | Riachtanach le haghaidh ualaí ionduchtach a chosaint ar an breaker agus ualach. |
Leid Roghnúcháin:Chomh maith leis an gcumas reatha agus briste, smaoinigh ar theocht chomhthimpeallach, airde, agus stíl gléasta. Téigh i gcomhairle le tacaíocht theicniúil SanGao le haghaidh moltaí saincheaptha.
✦ ✦ ✦
4. Feidhmchláir Thionsclaíoch agus Treoir Roghnúcháin
Úsáidtear scoradáin chiorcaid trí phas go forleathan in ionaid rialaithe mótair, painéil dáileacháin, trealamh uathoibrithe tionsclaíochta, agus soláthairtí tógála tráchtála. Ag brath ar an iarratas, is féidir leo feidhmiú mar phríomh-lasca, feistí cosanta brainse, nó lasca oibriúcháin mótair. Anseo thíos tá cásanna úsáide tipiciúla agus leideanna roghnúcháin.
4.1 Mórlimistéir Iarratais
- Rialú Mótair Tionscail:Úsáidtear é mar thosaitheoirí díreacha ar líne, a éilíonn tréith moille ama turais chun tuisliú ar shruth inrush a sheachaint.
- Cosaint Líne Dáilte:Suiteáilte i bpríomhchláir nó i bhfo-chláir dáileacháin chun cosaint a thabhairt in aghaidh ró-ualaí agus gearrchiorcaid, le comhordú ceart le gléasanna in aghaidh an tsrutha/srutha.
- Tacair Gineadóir Éigeandála:Feidhmíonn sé mar an scoradán aschuir gineadóra, ag soláthar aonrú agus in ainneoin forshrutha neamhbhuan féideartha.
- Córais HVAC:Cosnaíonn comhbhrúiteoirí, gaothráin agus mótair eile i dtrealamh aerchóirithe agus cuisniúcháin - tá tréithe moille ama ag teastáil freisin.
4.2 Céimeanna Roghnúcháin
- Socraigh cineál ualaigh:Frithsheasmhach nó ionduchtach? An bhfuil inrush tosaigh aige? Cinneann sé seo an tréith riachtanach turais.
- Ríomh sruth oibriúcháin:Bunaithe ar chumhacht ualaigh agus voltas, ríomh an sruth líne uasta agus cuir corrlach sábháilteachta 20-30%.
- Déan meastachán ar shruth gearrchiorcaid:An sruth gearrchiorcaid ionchasach a fháil ón gcóras soláthair; ní mór cumas briste an bhriseadh a bheith níos airde.
- Roghnaigh mód rialaithe:Rialú comhartha seachtrach má tá gá le hoibriú iargúlta/uathoibríoch; lasc ama inmheánach más gá ach an t-athrú sceidealta.
- Smaoinigh ar riachtanas snubber:Le haghaidh ualaí ionduchtach (mótair, claochladáin), cumasaigh an ciorcad snubber i gcónaí.
✦ ✦ ✦
5. Gnéithe Cosanta Sábháilteachta
Tá sábháilteacht mar phríomhthosaíocht i ndearadh leictreach. Ionchorpraíonn an scoradán trí phas SanGao meicníochtaí cosanta iolracha a chosnaíonn ní hamháin an ciorcad agus an trealamh ach freisin pearsanra.
- Cosaint ró-ualaithe:Osclaíonn aonad turais teirmeach-mhaighnéadach an ciorcad nuair a sháraíonn an sruth an luach rátáilte ar feadh tréimhse marthanach, rud a chuireann cosc ar róthéamh an chábla.
- Cosaint Gearrchiorcaid:Feidhmíonn turas maighnéadach ar an toirt i gcás ciorcad gearr, ag gearradh amach sruth locht laistigh de na milleasoicindí chun damáiste a íoslaghdú.
- Feidhm Leithlisithe:Leis an láimhseáil sa suíomh "as", soláthraíonn dóthain bearna teagmhála agus fad inslithe sos infheicthe, ag freastal ar riachtanais leithlisithe.
- Frithdhúnadh saor ó Thuras:Cosc ar dhúnadh arís agus an locht fós ann, rud a chuireann deireadh leis an mbaol earráide daonna.
Meabhrúchán Sábháilteachta:Roimh aon suiteáil, cothabháil nó athsholáthar, deimhnigh i gcónaí go bhfuil an chumhacht in aghaidh an tsrutha dícheangailte go hiomlán agus tástáil le haghaidh voltas nialasach. Lean gach cód áitiúil um shábháilteacht leictreachais.
✦ ✦ ✦
Ceisteanna Coitianta
Cad is brí le “saor ó thurais” i scoradán trí phas?
Ciallaíonn “saor ó thurais” nuair a tharlaíonn ró-ualú nó ciorcad gearr, go gcuireann an mheicníocht inmheánach na teagmhálaithe ar oscailt agus go mbogann an hanla go dtí an suíomh tuislithe. Ní féidir an hanla a dhúnadh de láimh fad is atá an locht ann, ag cinntiú nach féidir an ciorcad a fhuinneamh arís go dtí go bhfuil an locht glanta agus go n-athshocraítear an hanla.
Cad é an difríocht idir modhanna rialaithe seachtracha agus inmheánacha?
Imodh rialaithe seachtrach, faigheann an modúl comhartha ó ionchur Simulink (0 = oscailte, dearfach = gar), rud a fhágann go bhfuil sé oiriúnach le haghaidh comhtháthú le córais uathoibrithe. IModh rialaithe inmheánaigh, socraíonn an t-úsáideoir amanna oscailte / dúnta go díreach i mbosca dialóige an mhodúil, agus leanann an briseoir an sceideal réamhshocraithe sin - atá oiriúnach le haghaidh oibríochtaí uainithe seasta nó timthriallacha.
Cathain is gá an ciorcad snubber a úsáid?
Aon uair a bhíonn an scoradán ceangailte le hualaí ionduchtach (mótair, trasfhoirmeoirí, imoibreoirí) nó foinsí reatha, féadann lascadh róvoltais ard ionduchtaithe a ghiniúint. Tá an ciorcad snubber Rs-Cs riachtanach chun an fuinneamh seo a ionsú. Áirítear sa mhodúl snubber ionsuite is féidir a chumasú de réir mar is gá.
Conas a roghnaíonn mé an tréith turais cheart le haghaidh ualaí mótair?
Tarraingíonn mótair 5-7 huaire an sruth rátáilte agus iad ag tosú. Thiocfadh scoradán le tuisliú meandarach gan ghá. Dá bhrí sin, roghnaigh breaker le atréith tuislithe sraithe moille ama(cosaint ró-ualaithe inbhéartacha) a cheadaíonn forshruthanna gearrthéarmacha agus iad fós ag cosaint ar ró-ualaí marthanacha agus gearrchiorcaid. Tá tréith moille mhodúil SanGao deartha chun na críche seo.
An féidir na trí cuaille a oibriú go neamhspleách?
Cinntíonn an comhghlasáil mheicniúil inmheánach go n-oibrítear na trí chuaille le hanla amháin, rud a chinntíonn déanamh/briseadh comhuaineach. Cuireann sé seo cosc ar choinníollacha caillteanas céime a d'fhéadfadh damáiste a dhéanamh do threalamh trí phas.
Conas is féidir liom a fhíorú go bhfuil cumas briste an scoróra leordhóthanach?
Caithfidh an toilleadh briste a bheith níos mó ná an sruth gearrchiorcaid ionchasach ag an bpointe suiteála. Is gnách go soláthraíonn an dearthóir córais an luach seo nó faightear é ó staidéar gearrchiorcaid. Sonraítear cumas briste rátáilte an bhriseora ina bhileog sonraí; a chinntiú go gcomhlíonann sé nó go sáraíonn sé an luach ríofa.
✦ ✦ ✦
Roghnaigh Cosaint Iontaofa Trí Phas do do Chóras Cumhachta
Cibé acu le haghaidh rialaithe mótair thionsclaíoch, dáileadh tráchtála, nó trealamh uathoibrithe, seachadann an SanGao modúl scoradáin chiorcaid trí phas cosaint agus rialú sábháilte, solúbtha, agus iontaofa. Déan teagmháil linn inniu le haghaidh tacaíochta roghnóireachta saineolaithe agus tástáil shamplach.
